微型直接甲醇燃料电池，简称μDMFC，体积小、燃料携带方便，也不需要像传统电池那样频繁充电，因此长期以来被认为适合便携式电子设备和微型能源系统。但它真正运行起来以后，一个很容易被忽略的问题就是阴极水淹。氧还原反应持续产生水，如果这些液态水不能及时排出，就会堵塞阴极流道和多孔结构，使氧气越来越难到达催化层，最终表现为传质阻力上升、极化加剧和放电电压下降。研究人员因此使用泡沫不锈钢制作阴极集流体，并利用1 mol/L KOH对其进行不同时间的梯度腐蚀。结果发现，并不是腐蚀时间越长越好：5 min处理形成的梯度润湿性最合适，可将液态水定向拉向排水端，降低长期放电后的传质阻抗。与未处理集流体相比，5-CCC体系在1 h时放电电压提高约33.33%，比1 min和9 min处理都更稳定。这项工作真正值得关注的是，它把“亲水”进一步推进到了“有方向的亲水梯度”。
直接甲醇燃料电池依靠甲醇在阳极发生氧化反应、氧气在阴极发生还原反应产生电能。对于体积更小的μDMFC来说，结构紧凑虽然有利于小型化，却也让气体、液体和热量的管理变得更敏感。
尤其在Cathode一侧，反应不断产生H2O。如果液态水持续停留在Gas Channel、Cathode Current Collector或者Gas Diffusion Path中，原本给O2留下的通道就会越来越窄。
这就是所谓的：
Cathode Flooding，阴极水淹。
| 阴极积水位置 | 直接后果 | 最终影响 |
|---|---|---|
| 流场孔道 | 有效气体通道缩小 | O2供给不足 |
| 多孔集流体 | 孔隙被液态水占据 | Mass Transfer Resistance增加 |
| 催化层附近 | 局部氧浓度下降 | 极化和局部电流不均 |
所以对于μDMFC，水并不是越少越好，也不是越多越好。
膜需要保持一定Hydration，才能维持较好的Proton Conductivity；但阴极流道里的Liquid Water又不能长期堆积。
真正困难的是：
让水该留下的地方留下，该排走的地方尽快排走。
为什么普通不锈钢集流体容易出现排水困难？
传统Metal Current Collector通常具备不错的Electrical Conductivity和Mechanical Strength，但它并不是天然为Gas-liquid Two-phase Flow设计的。
如果表面润湿性不合适，水滴容易停留在流场表面或者孔口附近，随着Discharge继续进行，越来越多Droplet聚集成较大的Liquid Water Region。
研究因此把普通Stainless Steel和Foamed Stainless Steel进行了比较。
泡沫不锈钢具有大量Micropore。
这些Micropore能够利用Capillary Force把液态水吸入内部孔隙，使水不再长时间停留在Cathode Flow Field表面。
这也是为什么观察50 mA/cm²放电时，可以看到普通不锈钢μDMFC阴极存在更多Liquid Water，而Foamed Stainless Steel体系流场中的积水明显更少。
换句话说：
泡沫结构首先解决的是“水有没有地方走”的问题。
接触角为什么会直接影响排水速度？
液体在多孔材料中的Transport并不是随机的，它和Permeability、Viscosity、Surface Tension以及Contact Angle都有关系。
根据Darcy Law和Capillary Pressure关系，可以把液态水在CCC里的最大流动能力理解成与：
cosθ
直接相关。
Contact Angle越小：
Surface越Hydrophilic。
毛细吸力通常越强。
于是水就更容易进入多孔结构。
| Contact Angle | 润湿状态 | 对排水的影响 |
|---|---|---|
| >90° | 偏Hydrophobic | 水滴不容易进入孔隙 |
| 逐渐减小 | Hydrophilicity增强 | Capillary Suction增强 |
| 接近0° | 强亲水 | 液体快速渗入多孔结构 |
但这个研究比“把表面变得亲水”又多做了一步。
它并不希望整个CCC从头到尾完全一样亲水。
因为如果所有位置都一样，水虽然容易被吸进去，却不一定知道“往哪个方向移动”。
所以研究设计的是：
Gradient Wettability。
梯度润湿是怎么做出来的？

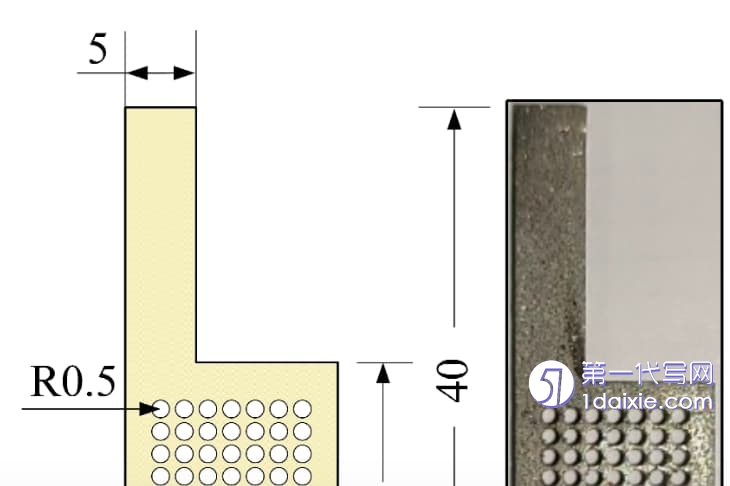

研究首先用Laser Cutting加工Foamed Stainless Steel CCC，并进行Polishing和Cleaning。
清洗顺序包括：
Methanol。
Ethanol。
Deionized Water。
之后把CCC竖直放置，只让底部：
2 mm
浸入：
1 mol/L KOH Solution。
这一步很有意思。
KOH并不是只腐蚀底部。
由于Foamed Stainless Steel本身存在Capillary Force，KOH会沿着孔隙向上Climb。
但是高度越高：
Gravity和Viscous Force的影响越明显。
真正能爬上去的KOH量越来越少。
于是底部Corrosion更强。
顶部Corrosion更弱。
最终自然形成：
由弱亲水到强亲水的Gradient Surface。
为了分析方便，研究把CCC分成：
α、β、γ
三个区域。
根据KOH处理时间不同，再把样品分为：
| 样品 | KOH处理时间 | 特点 |
|---|---|---|
| N-CCC | 0 min | 未腐蚀基准组 |
| 1-CCC | 1 min | 梯度已经出现，但顶部仍较疏水 |
| 5-CCC | 5 min | 梯度最明显、综合排水效果最好 |
| 9-CCC | 9 min | 整体几乎都变成强亲水，梯度反而减弱 |
为什么腐蚀时间越长反而不一定越好？
这是这篇文章最值得解释清楚的地方。
未处理N-CCC的Contact Angle约：
120.905°。
属于比较明显的Hydrophobic状态。
1-CCC的α区Contact Angle仍约：
119.038°。
β区20 s后降低到：
103.00°。
而γ区的Droplet大约20 s可以完全渗透。
也就是说：
1 min处理虽然形成了Gradient，但KOH向上Climb的量还不够，整个Gradient跨度和Hydrophilic Area都有限。
到了5-CCC：
β区Droplet完全渗透大约需要：
15.2 s。
γ区只需：
4.8 s。
此时既保留顶部相对较弱的Hydrophilicity，又让底部形成很强Capillary Attraction。
到了9-CCC：
α、β、γ三区几乎全部快速渗透。
对应时间分别约：
3.9 s、2.3 s、1.7 s。
听起来9-CCC“最亲水”，但它的问题就是：
整个表面太平均。
没有明显Directionality。
排水不是简单追求“最亲水”，而是需要在空间上形成足够明显的润湿差，让水滴受到一个由弱亲水区指向强亲水区的Gradient Force。
| 样品 | 润湿范围 | Gradient效果 |
|---|---|---|
| 1-CCC | 119.038° → <1° | 有梯度，但部分区域处理不足 |
| 5-CCC | 120.500° → <1° | 梯度最合适 |
| 9-CCC | <1° → <1° | 整体太亲水，方向性弱 |
KOH腐蚀为什么能改变润湿性？
SEM显示，未处理Foamed Stainless Steel Surface基本比较平整，只能看到少量细小Scratch。
KOH处理以后，表面出现一层比较均匀的Nanostructure。
这些Nanostructure会明显提高Surface Roughness。
根据Wenzel Model：
cosθw = RAF × cosθ
当原本Surface已经具有一定亲水趋势时，提高Roughness能够进一步放大Wettability。
所以KOH这里并不是简单“把金属表面洗干净”，而是在不严重破坏整体Mechanical Strength和Electrical Conductivity的情况下，改变Surface Micro/Nanostructure。
最终：
Roughness上升。
Contact Angle下降。
Capillary Force增强。
再结合空间上的Gradient：
就形成定向Drainage能力。
为什么积水会让氧传输突然变差？
研究中的Cathode采用Hole-type Flow Field。
空气在孔道中的流动可以用Hagen-Poiseuille Equation近似分析。
其中一个非常重要的关系是：
Oxygen Flow Rate与Effective Diameter的四次方有关。
这意味着如果液态水稍微堵住一部分孔道：
Effective Diameter虽然只是减少一点。
O2 Flow却可能下降很多。
因此Cathode Flooding对μDMFC的影响并不是简单线性的。
一个小Water Plug就可能明显提高Oxygen Transport Resistance。
最终表现为：
Mass Transfer Impedance上升。
Cathodic Polarization增加。
Discharge Voltage下降。
为什么5-CCC的EIS结果最好？
实验在25℃条件下进行。
首先选择不同Methanol Concentration进行Polarization Test。
结果显示：
4 mol/L Methanol
条件下Maximum Power可以达到：
15.5 mW。
因此后续Long-term Discharge采用4 mol/L甲醇。
稳定性实验中Current Density设置：
80 mA/cm²。
Discharge Time：
150 min。
放电前：
各组Contact Impedance大约：
0.61 Ω。
未处理N-CCC的Charge Transfer Impedance一开始反而较低，因为KOH腐蚀多少会降低部分Metal Surface Conductivity。
但长期放电以后，情况完全改变。
随着Liquid Water逐渐积累：
Total Impedance和Mass Transfer Impedance显著增加。
真正决定长期Performance的，不再只是表面电导，而是：
Oxygen还能不能顺利到达Catalytic Layer。
| CCC类型 | 长期放电后表现 | 原因 |
|---|---|---|
| N-CCC | Total Impedance最高 | 无Gradient Force，积水不容易排出 |
| 1-CCC | 中等 | 梯度存在但不够充分 |
| 5-CCC | Total Impedance最低 | 最合适的梯度定向排水，保留更多O2通道 |
| 9-CCC | 接近1-CCC | 整体过度亲水但缺乏明显Gradient |
EIS还给出了另外一个值得注意的现象。
放电以后Contact Impedance反而从：
0.61 Ω
降到约：
0.50 Ω。
原因是Cathode中积累的部分水提高了Reactant Gas Relative Humidity，使Proton Exchange Membrane的Water Content增加。
Membrane Hydration改善以后：
Proton Mobility提高。
因此Ohmic Performance会有一定改善。
但这并不能抵消严重Flooding带来的Mass Transfer Loss。
所以长期运行时：
Mass Transfer Impedance比Charge Transfer Impedance更加关键。
33.33%的电压提升到底来自哪里？
最终最直观的数据来自Discharge Voltage。
使用2 mL Methanol Solution进行测试。
运行1 h以后：
N-CCC μDMFC的Discharge Voltage约：
0.09 V。
相对于N-CCC：
| 样品 | 1 h电压提升 | 表现 |
|---|---|---|
| 1-CCC | 27.28% | 排水有所改善 |
| 5-CCC | 33.33% | 效果最佳 |
| 9-CCC | 23.33% | 高度亲水但梯度不足 |
为什么5-CCC最佳？
不是因为它导电性最好。
也不是因为它绝对Contact Angle最小。
而是因为它拥有最合适的：
Wettability Gradient。
水生成以后，不会只停留在原位。
不同区域之间的Adhesion Force不同，使Droplet倾向于朝更Hydrophilic的方向移动。
于是Liquid Water被持续“拉”向CCC末端。
Micropore重新开放。
O2 Transport Path增加。
Mass Transfer Polarization减小。
长期Discharge Voltage自然更加稳定。
为什么“全部做成超亲水”反而不如梯度结构？
很多人第一次看到9-CCC数据时会有疑问。
它三个区域都几乎能让Water瞬间渗透。
为什么Performance反而不如5-CCC？
原因就在“梯度”两个字。
如果整个Surface Wettability几乎完全相同：
Water虽然容易进入孔隙。
却缺少明确的Directional Driving Force。
5-CCC则同时存在：
相对Hydrophobic Region。
Transition Region。
Strongly Hydrophilic Region。
于是形成一个空间变化的Capillary Adhesion。
Liquid Water会自然向强亲水区域迁移。
对于燃料电池水管理，“吸水”只是第一步，“让水沿指定方向离开氧传输区域”才是真正重要的目标。
这项研究还有哪些现实限制？
这项工作证明Gradient Wettability对μDMFC Cathode Drainage有效，但距离Commercial Device还有不少问题需要进一步验证。
| 已经证明 | 还需要继续研究 |
|---|---|
| 5 min KOH处理具有最佳梯度 | 长期数百小时后梯度是否保持稳定 |
| 150 min放电性能改善 | 更长寿命循环和启停稳定性 |
| 室温μDMFC有效 | 温度、湿度变化下的Wettability Stability |
| Foamed Stainless Steel可增强Drainage | 腐蚀后长期Electrical Conductivity和Mechanical Reliability |
另外，未来还可以进一步研究：
Pore Size Distribution。
Foam Thickness。
Gradient Length。
Contact Angle Difference。
Flow-field Geometry。
以及：
不同Current Density下的Optimal Gradient。
这样才能从单一样品优化发展到真正的Design Rule。
SCI发表辅导与评职称发表：燃料电池水管理论文应该怎么组织？
直接甲醇燃料电池、质子交换膜燃料电池、两相流、Cathode Flooding、Water Management、Porous Metal和Surface Wettability，都属于能源、材料、机械以及热流体方向常见的SCI研究主题。
这类论文真正容易被Reviewer追问的，通常不是“处理以后Contact Angle是多少”，而是：
为什么Contact Angle变化能改善Drainage？
为什么最亲水的9-CCC不是最好？
Gradient Force怎样和Capillary Force联系起来？
表面Corrosion会不会降低Conductivity？
EIS到底是Charge Transfer还是Mass Transfer发生主要变化？
Voltage Improvement能否由Water Management Mechanism解释？
长期运行以后Gradient Wettability还是否稳定？
如果已经有直接甲醇燃料电池、PEMFC、阴极水淹、流场设计、泡沫金属、表面润湿、EIS或传质分析等实验数据、图表或者论文初稿，我们可以提供SCI发表辅导，围绕Research Gap、Gas-liquid Two-phase Flow、Surface Modification、Water Management Mechanism、Electrochemical Analysis以及目标期刊进一步梳理稿件。
对于已经进入投稿、返修或改投阶段的项目，也可以根据实际需求选择投稿无限期服务直到见刊的持续支持方案，在约定服务范围内协助期刊匹配、投稿材料整理、Reviewer Comments分析、返修逻辑以及后续改投。具体审稿速度和最终录用结果仍由研究质量、数据完整度、创新性以及目标期刊同行评审决定。
如果文章用于高校、科研单位、工程技术岗位或者企事业单位的评职称发表，还需要提前核对单位认可的期刊目录、数据库、专业方向、作者顺序和时间节点，再决定目标期刊及文章修改方案。能源动力、机械工程、材料工程和化工方向尤其需要注意论文主题与实际申报专业之间的匹配。
FAQ：μDMFC阴极水管理常见问题
1. 什么是μDMFC？
μDMFC是Micro Direct Methanol Fuel Cell，即微型直接甲醇燃料电池，直接利用甲醇进行电化学发电。
2. 为什么μDMFC容易出现阴极水淹？
阴极氧还原持续产生水，微型结构内部空间有限，如果Liquid Water不能及时排出，就会堵塞流场和多孔通道。
3. 水淹为什么会降低燃料电池性能？
液态水占据氧传输通道，导致Cathode Oxygen Concentration下降、Mass Transfer Resistance增大和极化损失提高。
4. 为什么使用泡沫不锈钢CCC？
泡沫结构具有大量Micropore，可以通过Capillary Force吸收并转移液态水，同时仍具有较好的机械强度和导电能力。
5. 什么是梯度润湿性？
同一块材料不同位置具有不同Contact Angle，使液体受到由弱亲水区域指向强亲水区域的定向驱动力。
6. 为什么5 min KOH处理最好？
5-CCC同时保留明显的疏水到强亲水梯度，既有较强Capillary Attraction，又能形成较明显Directional Gradient Force。
7. 为什么9-CCC不如5-CCC？
9 min处理后整个CCC几乎都变成强亲水状态，虽然容易吸水，但空间润湿差异减弱，因此定向排水能力反而下降。
8. 5-CCC的润湿梯度大约是多少？
研究报告约从120.500°变化到接近0°以下测量范围，形成了明显的空间梯度。
9. 最佳甲醇浓度是多少？
在该实验体系中4 mol/L甲醇得到约15.5 mW最大功率，因此被用于后续长期放电测试。
10. 5-CCC放电电压提高多少？
1 h时相比N-CCC提高约33.33%，高于1-CCC的27.28%和9-CCC的23.33%。
11. 为什么长期放电以后Mass Transfer更加重要？
随着Cathode Liquid Water持续增加，氧传输通道被堵塞，Mass Transfer Impedance上升速度比Charge Transfer Impedance更明显。
12. 梯度润湿技术已经可以直接产业化吗？
目前证明了实验室μDMFC中的有效性，实际应用仍需验证更长寿命、更多启停循环以及表面梯度长期稳定性。
结语
μDMFC的阴极水管理真正棘手的地方，不是简单“水太多”。
Proton Exchange Membrane需要一定水分保持较好的质子传导。
但Cathode Flow Field又不能长期被Liquid Water占据。
泡沫不锈钢首先利用Micropore和Capillary Force给水提供了新的Transport Path。
随后KOH Gradient Corrosion进一步改变Surface Roughness和Contact Angle。
最终形成由弱亲水区域指向强亲水区域的：
Wettability Gradient。
最有意思的结果是：
1 min处理还不够。
9 min处理又太强。
真正表现最佳的是：
5 min。
它形成约：
120.500° → <1°
的明显Gradient。
于是Cathode产生的Water不再只是被吸入Foam。
而是进一步：
朝更亲水的一端定向移动。
长期放电以后：
5-CCC μDMFC的Total Impedance最低。
Oxygen Transport Channel保留得更多。
最终在1 h时：
Discharge Voltage相比N-CCC提高：
33.33%。
1-CCC提高：
27.28%。
9-CCC则只有：
23.33%。
这组结果说明：
燃料电池水管理并不是把材料简单做成“越亲水越好”，而是要让液态水拥有明确、持续且可控的排出方向。
