桥梁健康监测越来越依赖无线传感器，但真正长期运行时，一个很现实的问题不是“传感器能不能测”，而是“几年以后谁来给它换电池”。桥梁本身在车辆经过时会产生持续振动，如果把这部分机械能转化成电能，就有机会为低功耗传感器提供长期辅助电源。传统线性压电能量采集器虽然结构简单，却高度依赖共振频率；而现实中的桥梁振动会随着车辆重量、速度和路况变化呈现明显宽频特征。双稳态压电能量采集器通过在悬臂梁端部和框架上布置磁体，引入两个稳定平衡位置。当车辆激励足够强时，结构会发生snap-through跨势阱运动，使压电片产生更大变形。实验中BPEH在1.82 m/s时开路电压达到4.09 V，在2.07 m/s提高到6.72 V，在2.30 m/s达到7.73 V，并表现出明显宽频响应。相比单纯追求共振，这种利用非线性扩大有效工作频带的思路，更贴近真实桥梁振动环境。
现代桥梁正在越来越多地部署加速度、应变、位移、温度以及结构健康监测传感器。无线传感器减少了长距离布线，但供电仍然是实际工程中绕不开的问题。如果监测点位在桥底、高墩、危险区域或者长期无人维护位置，频繁更换电池不仅成本高，也会增加检修风险。
桥梁本身其实一直存在可以利用的能量。车辆驶过桥面时，移动荷载会使桥体产生弯曲和振动，这种机械振动和太阳能不同，不太依赖天气，也不像风能那样受当地风况限制。只要有车辆通过，就可能持续产生一定程度的结构响应。因此，利用Piezoelectric Energy Harvester把桥梁振动转化为电能，是结构健康监测自供能系统中很有吸引力的一条路线。
| 供电方案 | 优势 | 桥梁监测中的问题 |
|---|---|---|
| 传统电池 | 成熟、输出稳定 | 需要维护和更换，废旧电池还有环境问题 |
| 太阳能 | 技术成熟 | 受天气、遮挡和安装位置影响 |
| 桥梁振动能量采集 | 车辆经过即可产生能量 | 振动频率随机，传统线性采能器工作带宽窄 |
传统压电能量采集器为什么容易“对不上频率”？
最经典的Linear Piezoelectric Energy Harvester，简称LPEH，通常由悬臂梁和压电片组成。它的优势是结构简单，只要振动让悬臂梁发生弯曲，Piezoelectric Patch就可以把机械应变转换为电压。
但LPEH有一个非常明显的限制：它通常只在激励频率接近自身Resonant Frequency时表现最好。如果外部振动频率偏离共振点，输出会快速下降。
桥梁振动恰恰很难长期保持固定频率。不同车辆质量不同，车速不同，轴距不同，桥面平整程度也会变化，因此桥梁Acceleration Spectrum往往分布在一个较宽范围内。也就是说，即使提前把LPEH调到桥梁Fundamental Frequency附近，也不能保证所有车辆经过时都处于最佳采能状态。
这也是为什么很多研究开始引入Nonlinear Energy Harvesting，希望通过Mono-stable、Bi-stable、Tri-stable甚至Quad-stable等非线性结构扩大采能器有效工作频带。
BPEH是怎样用磁铁做出两个稳定状态的？
这项研究中的Bi-stable Piezoelectric Energy Harvester，简称BPEH，在传统悬臂梁末端增加一个Tip Magnet，并在框架上设置两个Fixed Magnets。端部磁铁和固定磁铁之间通过磁吸相互作用产生Nonlinear Magnetic Force。
结构中有两个很重要的调节参数：固定磁体之间的垂直Gap Distance记为dg；端部磁体与固定磁体之间的水平Separation Distance记为d。调整这些距离以后，系统的Potential Energy Shape会发生明显改变。
| 磁体距离状态 | 系统行为 | 采能特点 |
|---|---|---|
| d较大，如90 mm | 接近Linear | 仍然明显依赖共振 |
| d缩小，如17 mm | Mono-stable | 磁非线性开始明显 |
| d继续缩小，如14 mm附近 | Bi-stable | 形成两个势阱，可发生snap-through |
当Magnetic Attraction足够强以后，总Potential Energy不再只有一个最低点，而会出现两个稳定势阱，中间隔着Potential Barrier。此时悬臂梁可以稳定停留在左侧或者右侧平衡位置。
车辆引起的桥梁振动如果足以让系统越过这个Barrier，BPEH就会从一个稳定状态突然跳到另一个稳定状态，这个过程就是：
Snap-through Motion。
它的重要性在于，悬臂梁跨越两个稳定位置时产生的位移远大于普通小幅振动，因此Piezoelectric Patch的Strain也会明显增大。
从能量转换角度看，电压并不是因为磁铁“直接发电”，而是磁铁重新塑造了Mechanical Potential Energy，让悬臂梁更容易在某些车辆激励下产生Large-amplitude Motion。
实验是怎样模拟车辆过桥的？
研究搭建了一套Bridge Model。桥梁使用Acrylic Sheet制作，尺寸约为1300 mm × 80 mm × 8 mm。BPEH安装在桥梁中点下方，因为对于桥梁第一阶振型来说，中跨附近通常具有比较大的Modal Displacement，更有利于获得振动输入。
实验中的移动车辆通过一个Steel Ball Model模拟。钢球从Inclined Track不同高度释放，在进入桥梁前加速，从而形成不同Moving Speed。研究设置了11个释放位置，使钢球通过桥梁的时间区间约为0.52—1.18 s，用来模拟不同车速条件。
BPEH原型的Stainless Steel Substrate尺寸为190 mm × 10 mm × 1 mm，Piezoelectric Patch约5 mm × 5 mm × 0.25 mm，三个Permanent Magnet均为10 mm × 10 mm × 5 mm。如果把两个固定磁铁移除，同一个装置就退化成传统LPEH，因此两种结构能够在相同实验条件下直接比较。
| 实验项目 | 主要参数 |
|---|---|
| Bridge Model | 1300 × 80 × 8 mm Acrylic Sheet |
| BPEH Substrate | 190 × 10 × 1 mm Stainless Steel |
| Piezoelectric Patch | 5 × 5 × 0.25 mm |
| Permanent Magnet | 10 × 10 × 5 mm |
| Load Resistance | 约0.9 MΩ |
真正拉开差距的是snap-through发生以后
低速情况下，BPEH虽然已经具有双稳态结构，但外部Excitation不足以让它越过Potential Barrier。比如在1.10 m/s和1.52 m/s时，BPEH主要被限制在单个Potential Well中，因此振幅并不算特别大。
当Moving Speed增加到1.82 m/s以后，BPEH开始出现明显的跨势阱运动。此时最大Strain约为4.5×10−4，而LPEH只有约3.4×10−4。
速度达到2.07 m/s时，BPEH最大Strain进一步达到约9.5×10−4。在2.30 m/s条件下，BPEH最大Strain可以达到1.16×10−3，接近LPEH 6.8×10−4的两倍。
| 车辆速度 | BPEH状态 | 关键现象 |
|---|---|---|
| 1.10 m/s | 单势阱内振动 | 未触发稳定snap-through |
| 1.82 m/s | 开始跨势阱 | BPEH应变4.5×10−4，明显超过LPEH |
| 2.07 m/s | 高能轨道振动 | BPEH最大应变约9.5×10−4 |
| 2.30 m/s | 频繁snap-through | 最大应变约1.16×10−3 |
从这一组数据就可以看出，双稳态系统并不是所有速度下都必须产生剧烈跳跃，而是存在一个Excitation Threshold。低于这个门槛时，它仍然只是围绕一个稳定位置振动；超过门槛以后，系统进入High-energy Orbit，采能能力才会明显放大。
电压从2.44 V提高到4.09 V，最高达到7.73 V
Piezoelectric Voltage基本跟随结构Strain变化，因此BPEH的大位移最终会直接反映到电压输出。

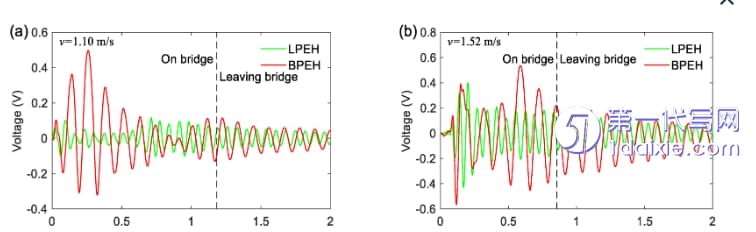

在车辆速度1.82 m/s时，BPEH已经发生snap-through，此时Maximum Open-circuit Voltage达到约：
4.09 V。
相同条件下LPEH只有：
2.44 V。
当速度增加到2.07 m/s时，BPEH开路峰值电压进一步提升到：
6.72 V。
车辆速度达到2.30 m/s时：
7.73 V。
但继续增加到2.50 m/s以后，Peak Voltage反而略降到约：
7.56 V。
| Moving Speed | BPEH Peak Voltage | 说明 |
|---|---|---|
| 1.82 m/s | 4.09 V | Snap-through开始明显 |
| 2.07 m/s | 6.72 V | 高能轨道输出增强 |
| 2.30 m/s | 7.73 V | 实验范围内较高值 |
| 2.50 m/s | 7.56 V | 磁吸约束过大振幅，电压不再持续增加 |
这一点很重要。更高Vehicle Speed并不意味着Voltage可以无限增大。当Cantilever Vibration过大时，固定磁体和端部磁体之间的Attractive Force会限制过度位移，这其实形成了一定程度的Mechanical Protection，避免悬臂梁因为振幅持续增长而快速损坏。
在约0.9 MΩ负载条件下，实验还比较了Power Density。2.07 m/s附近，BPEH的Maximum Power Density可达到约：
430 W/m³。
而LPEH对应值约：
261 W/m³。
比高电压更重要的其实是“宽频”
如果这项研究只证明BPEH能得到更高电压，其实际意义还没有完全体现出来。对于Bridge Energy Harvesting而言，更重要的是它对不同频率振动的适应能力。
Frequency Spectrum显示，LPEH不管车辆速度怎样变化，主要Peak始终集中在约：
14.3 Hz。
这就是典型Linear Resonance特征。
BPEH却完全不同。在低速1.10 m/s时，其主要Peak约8.5 Hz；速度提高到1.82 m/s并出现snap-through以后，主Peak移动到约5.2 Hz，同时Frequency Energy已经扩展到约：
0—11.4 Hz。
进一步增加车辆速度以后，频谱范围甚至可以扩展到：
0—17.2 Hz。
这意味着BPEH不再依靠一个非常狭窄的Resonant Point工作。
线性采能器追求的是“振动频率正好击中共振点”，双稳态采能器追求的则是“只要外部随机激励足以推动系统跨越势垒，就能进入更大的高能振动轨道”。这也是两种设计真正的区别。
对桥梁这种由不同重量、不同速度车辆不断激励的结构来说，宽频适应能力通常比单个共振频率上的极限输出更有实际价值。
这项实验距离真实桥梁应用还有哪些问题？
实验很好地证明了Bi-stable Design相对于Linear Design的潜力，但不能直接把模型桥测试理解成已经能够给真实桥梁传感器长期供电。
| 实验已经验证 | 真实工程还需解决 |
|---|---|
| 双稳态结构能产生snap-through | 实际桥梁随机交通条件下是否稳定触发 |
| BPEH输出高于LPEH | 整流、储能和Power Management后的可用能量 |
| 频带明显扩大 | 多车、多轴、不同桥型条件下的响应 |
| 磁体距离可以调节 | 长期温度变化、磁体退磁及机械疲劳 |
原研究在结论中也提出，未来需要进一步优化Separation Distance和Gap Distance，使snap-through更容易出现；与此同时，真实桥梁往往不是单辆车辆通过，而是多辆车同时或者连续经过，因此Multiple Vehicle Excitation下的Response和Output仍值得继续研究。
如果后续真正面向Bridge Structural Health Monitoring，还需要把Energy Harvester与Rectifier、Supercapacitor、Low-power Wireless Sensor以及Duty-cycling Strategy结合起来，才能判断它是否能够形成完整的Self-powered Sensing Node。
